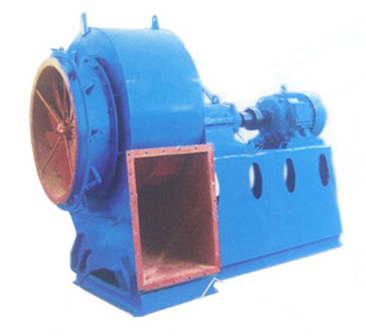

GY4-68鍋爐通、引風機

產品詳細介紹

G4-68、Y4-68型離心通引風機均係1982年風機行業聯合設計的係列產品，適用於火力發電廠中230t /h以下蒸氣鍋爐的通、引風配套使用。在無其它特殊要求時，G4-68型亦可用於礦井通風及一般通風。兩型風機均有高效率、低噪音、高強度的優點。

通風機輸送的介質為空氣，最高溫度不超過80℃。引風機輸送的介質為煙氣，最高溫度不得超過250℃。

在引風機前，必須加裝除塵效率不低於85％的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機使用的壽命。

通風機與引風機均為單吸入進氣，有№8、9、10、11、11.2、12.5、14、16共七個機號。每種風機均可製成右旋和左旋轉兩種型式。從電機一端正視風機，葉輪按順時針方向旋轉的，稱為右旋風機，以“右”表示；葉輪按逆時針旋轉的稱為左旋風機，以“左”表示。

風機的出口位置以機殼的出風口角度表示，“右”“左”風機均可製成0°、45°、90°、135°、180°、225°共六種角度。

風機的傳動方式均為D式，電機與風機聯接采用彈性聯軸器直聯傳動。

這兩種風機主要由葉輪、機殼、進風口、調節門及傳動組組成。

葉輪：由12個後傾翼形葉片焊接於弧錐形的輪蓋與平板的輪盤中間。引風機葉輪在葉片頭部采用了實心體，並在易磨損部增加耐磨材料堆焊，提高了葉片的使用壽命。葉輪均經過靜、動平衡試驗，保證運轉平穩。

機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼做成兩種不同形式：№8～12.5的機殼作成整體結構。№14、16機殼的四分之一可拆掉。對於引風機，在蝸形板上方開有除灰門，同時適當加厚，以防煙灰磨損，延長使用壽命。

進風口：為收斂式流線形的整體結構，用螺栓固定在機殼入口側。

調節門：用來調節風機流量大小的裝置。№8~12.5由13片花辨式葉片組成，均軸向安裝在進風口前麵，由於采用了外部傳動的結構，轉動靈活方便。調節範圍由90°（全閉）到0°（全開）。調節門的扳把位置，從進風口方向看，在右側。對於右旋風機，扳把由下往上推是由全閉到全開方向。對於左旋風機，扳把由上往下拉是由全閉到全開方向。為使調節門各部位正常工作，必須很好的潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用硫化鉬高溫（260℃）潤滑脂，高溫運轉時能保證潤滑作用。

傳動組：傳動方式均為D式。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼製成。采用滾動軸承水冷整體軸承箱。因此，需加裝輸水管、耗水量因環境溫度的不同而異，一般按0.5~1 m3/ h考慮.軸承箱上裝有溫度計和油位指示器。滑油采用30號機械油，入油量按油位標誌要求。

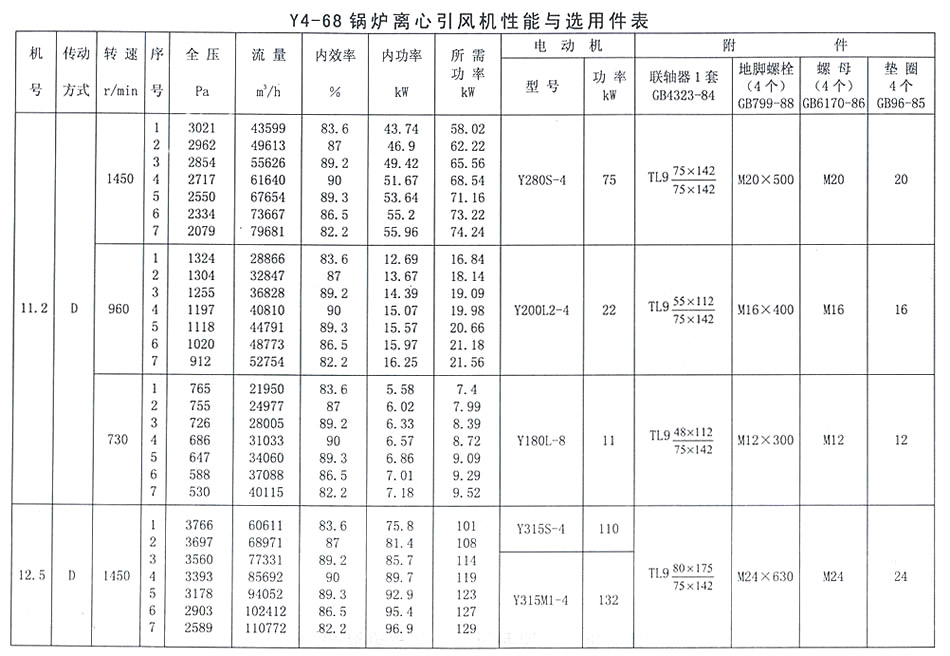

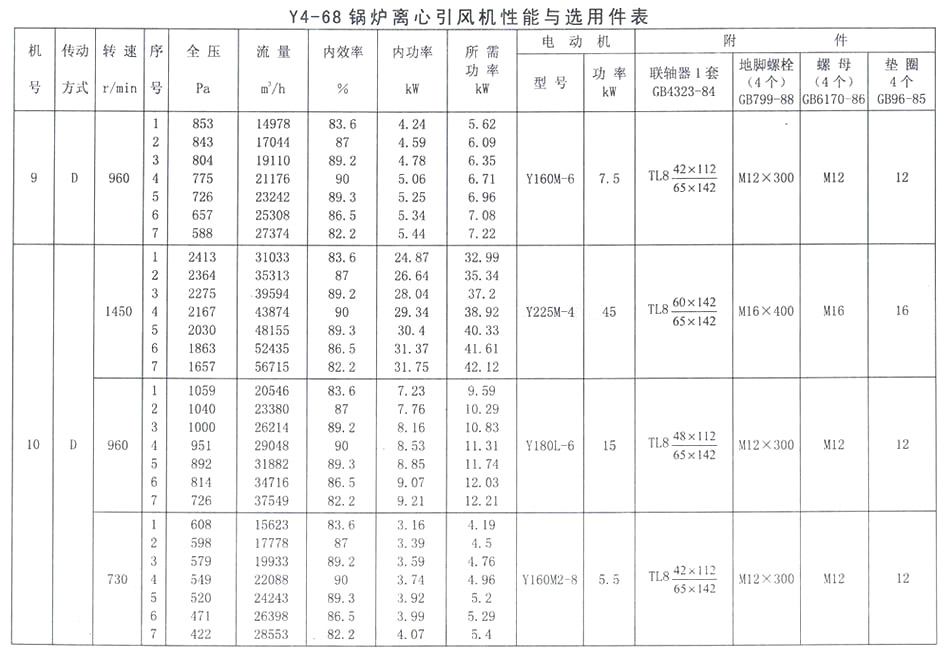

• Y4-68 鍋爐離心通風機性能與選用表

  查看參數

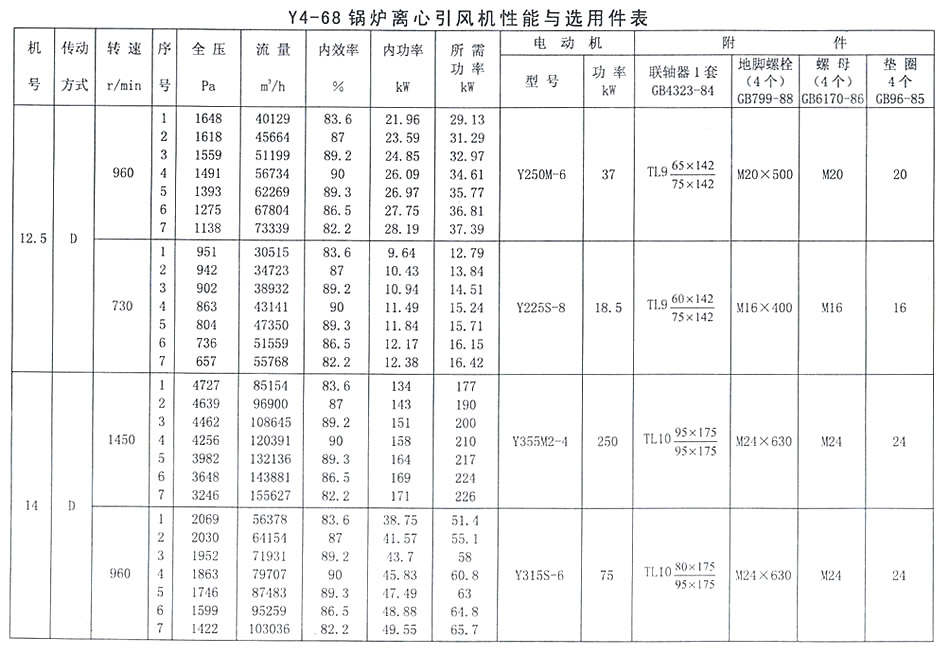

• Y4-68 鍋爐離心通風機性能與選用表

  查看參數

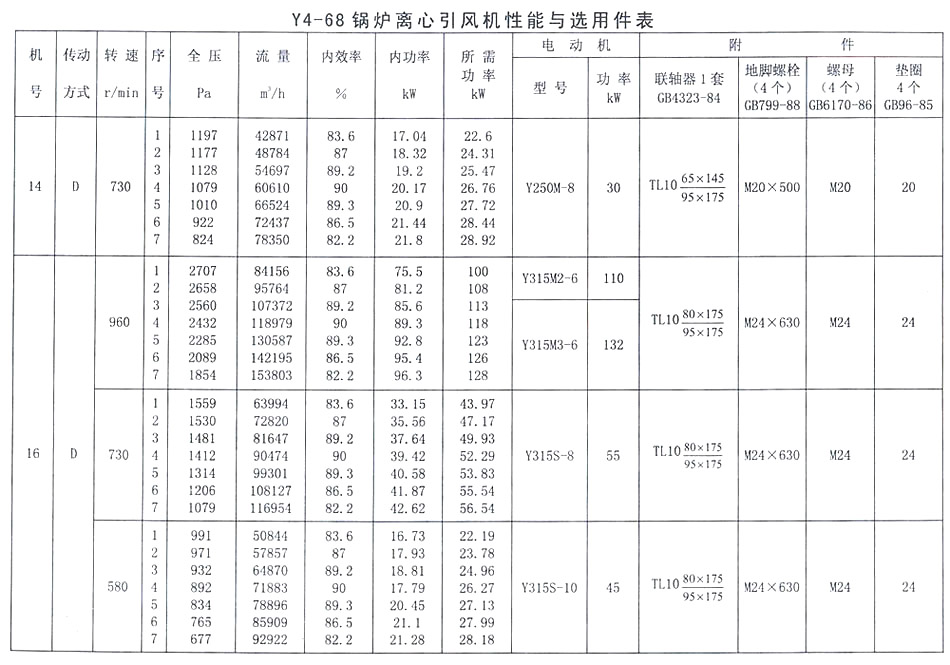

• Y4-68 鍋爐離心通風機性能與選用表

  查看參數



• Y4-68 鍋爐離心通風機性能與選用表

  查看參數

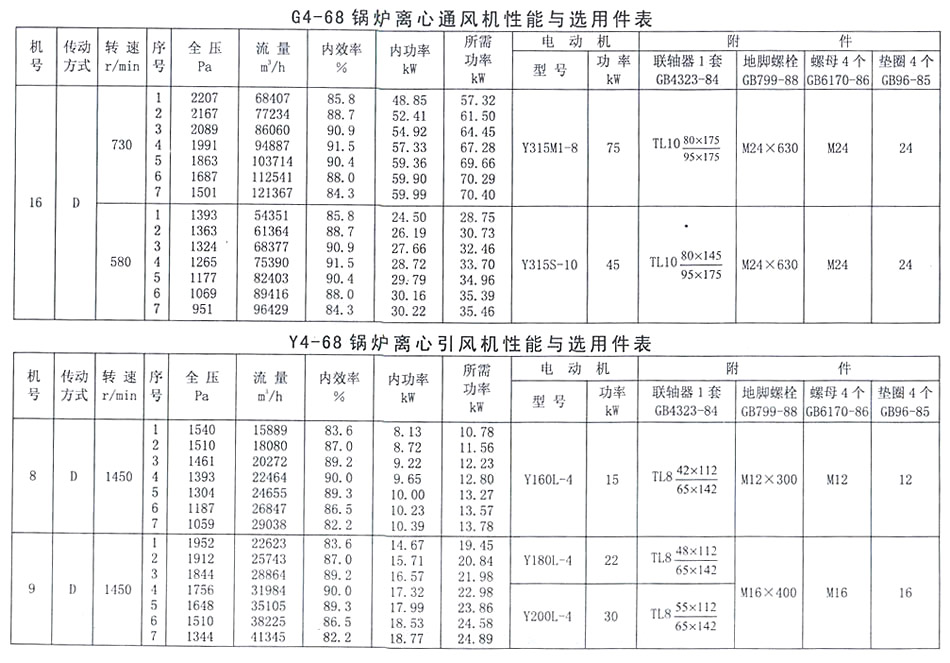

• G4-68 、Y4-68 鍋爐離心通風機性能與選用表

  查看參數

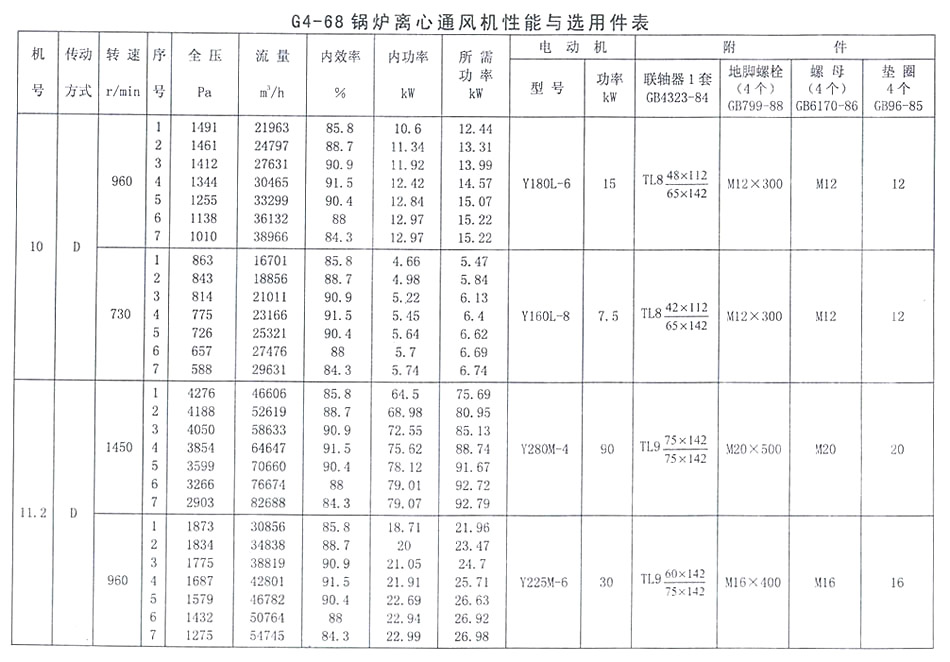

• G4-68 鍋爐離心通風機性能與選用表

  查看參數

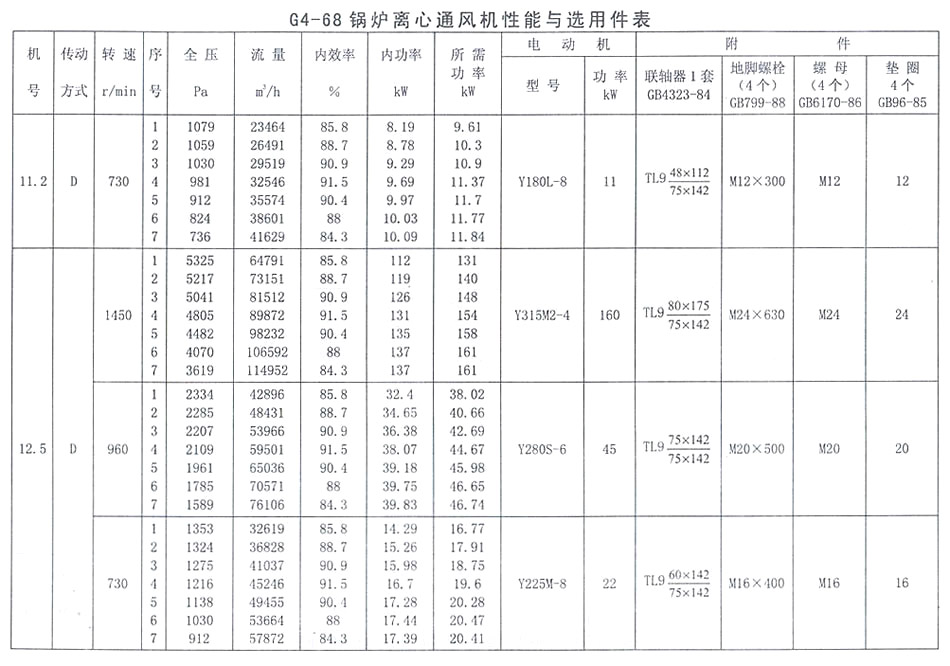

• G4-68 鍋爐離心通風機性能與選用表

  查看參數

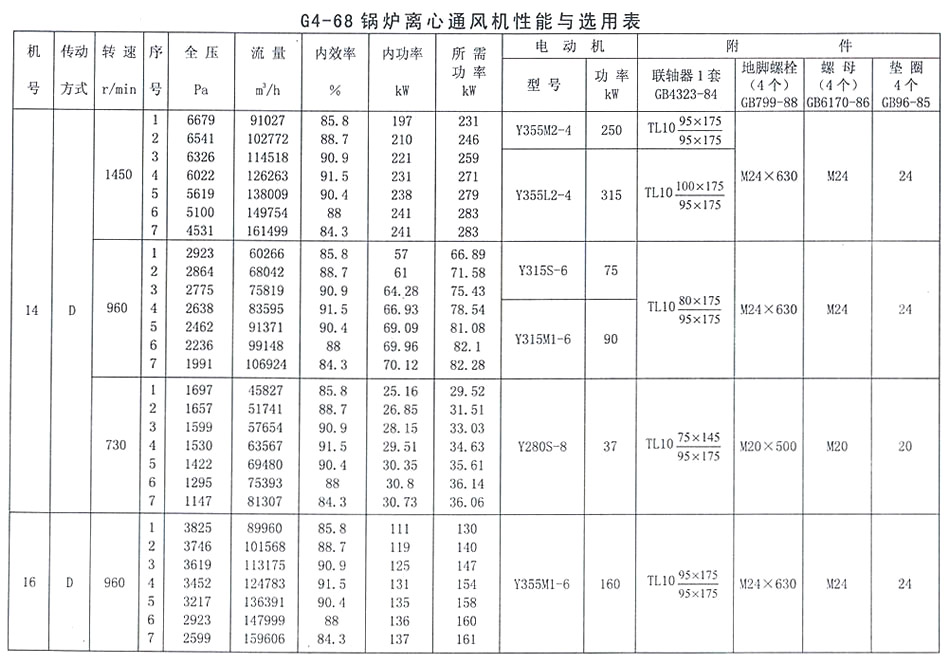

• G4-68 鍋爐離心通風機性能與選用表

  查看參數



• G、Y4-68型離心通引風機

  查看參數
