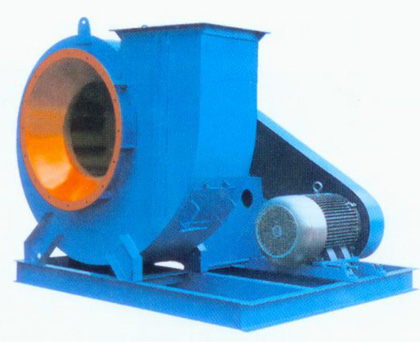

C6-48型排塵離心通風機

產品詳細介紹

一、風機的用途
　　 C6－48型排塵離心風機適用於排送含有木質碎屑、纖維和塵土等的空氣混合物。
二、風機的形式
　　 通風機製成單吸入，有№3.15、№4、№5、№6.3、№8、№10、№12.5共七個型號。
　　 通風機製成右旋轉和左旋轉兩種型式。從傳動組正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示；逆時針旋轉稱為左旋轉，以“左”表示。
　　 風機的出口位置以機殼的出風口角度表示。“左”“右”均可製成0度、45度、90度、135度、180度、225度共六種角度。
三、風機的結構
風機主要由葉輪、機殼、進風口、傳動組等組成。
1.葉輪：有10片材料為A3的後傾圓弧葉片，焊接與弧錐形輪蓋與平板形輪盤中間。經靜、動平衡校正，故運轉平穩。
2.機殼：用普通鋼板焊接成蝸形殼整體。
3.進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。
4.傳動組：有主軸、軸承箱、皮帶輪等組成。主軸由優質鋼製成，軸承箱整體結構。采用滾動軸承，滾動軸承用潤滑脂潤滑。

• C6-48No12.5C性能與選用件表

  查看參數

  C6-48No12.5C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  500	1 2 3 4 5 6 7	14457 17926 21540 25010 28480 32094 35564	795 777 739 695 649 596 538	73.7 77.5 79.0 79.2 78.2 75.9 71.3	4.32 4.98 4.58 6.08 6.55 7.01 7.44	5.45 6.02 6.76 7.37 7.93 8.49 9.00	Y132M-4	7.5	B	3	4500	630×75×B3	224×38×B3	ST0201×02
  							Y160M-4	11					224×42×B3	ST0201×03
  450	1 2 3 4 5 6 7	13011 16134 19386 22509 25632 28885 32007	643 629 598 563 525 482 436	73.7 77.5 79.0 79.2 78.2 75.6 71.3	3.15 3.63 4.07 4.44 4.77 5.11 5.42	3.97 4.58 5.14 5.60 5.78 6.19 6.56	Y132S-4	5.5	B	3	4500	630×75×B3	200×38×B3	ST0201×02
  							Y132M-4	7.5
  400	1 2 3 4 5 6 7	11565 14341 17232 20008 22784 25675 28451	508 497 473 445 415 381 344	73.7 77.5 79.0 79.2 78.2 75.6 71.3	2.21 2.55 2.86 3.12 3.35 3.59 3.81	2.79 3.22 3.61 3.94 4.24 4.54 4.81	Y112M-4	4	B	3	4500	630×75×B3	180×28×B3	ST0201×02
  							Y132S-4	5.5					180×38×B3

• C6-48No12.5C性能與選用件表

  查看參數

  C6-48No12.5C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  800	1 2 3 4 5 6 7	23131 28682 34465 40017 45568 51351 56902	2043 1996 1900 1787 1667 1530 1381	73.7 77.5 79.0 79.2 78.2 75.6 71.3	17.68 20.38 22.87 24.92 26.82 28.73 30.46	21.40 24.67 27.69 30.17 32.47 34.77 36.87	Y200L-4	30	D	3	5000	630×75×D3	355×55×D3	ST0201×04
  							Y225S-4	37					355×60×D3
  710	1 2 3 4 5 6 7	20528 25455 30588 35515 40442 45574 50501	1607 1570 1494 1405 1311 1204 1087	73.7 77.5 79.0 79.2 78.2 75.6 71.3	12.36 14.25 15.99 17.42 18.75 20.08 21.29	14.96 17.25 19.36 21.09 22.70 24.37 25.77	Y180L-4	22	D	3	5000	630×75×D3	315×48×D3	ST0201×03
  							Y200L-4	30					315×55×D3	ST0201×04
  630	1 2 3 4 5 6 7	18215 22587 27141 31513 35885 40439 44811	1264 1235 1175 1105 1031 947 855	73.7 77.5 79.0 79.2 78.2 75.6 71.3	8.63 9.95 11.17 12.17 13.10 14.03 14.87	10.45 12.05 13.52 14.73 15.86 16.98 18.00	Y160L-4	15	C	3	5000	630×75×C3	280×42×C3	ST0201×03
  							Y180M-4	18.5					280×48×C3
  560	1 2 3 4 5 6 7	16191 20077 24125 28011 31897 35945 39832	997 975 928 873 814 748 675	73.7 77.5 79.0 79.2 78.2 75.6 71.3	6.06 6.99 7.85 8.55 9.20 9.85 10.45	7.34 8.46 9.50 10.35 11.14 11.93 12.64	Y160M-4	11	C	3	5000	630×75×C3	250×42×C3	ST0201×03
  							Y160L-4	15

• C6-48No10C性能與選用件表

  查看參數

  C6-48No10C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  630	1 2 3 4 5 6 7	9327 11564 13896 16134 18373 20704 22943	807 789 751 706 659 605 547	73.7 77.5 79.0 79.2 78.2 75.6 71.3	2.83 3.26 3.66 3.99 4.29 4.60 4.87	3.57 4.12 4.62 5.04 5.42 5.81 5.90	Y132S-4	5.5	B	3	4500	500×65×B3	224×38×B3	ST0201×02
  							Y132M-4	7.5
  560	1 2 3 4 5 6 7	8290 10279 12352 14342 16331 18404 20393	638 623 593 558 521 478 432	73.7 77.5 79.0 79.2 78.2 75.6 71.3	1.99 2.29 2.57 2.80 3.01 3.23 3.42	2.51 2.89 3.25 3.54 3.81 4.08 4.32	Y112M-4	4	B	2	4000	500×65×B2	200×28×B2	ST0201×02
  							Y132S-4	5.5					200×38×B2
  500	1 2 3 4 5 6 7	7402 9178 11028 12805 14581 16432 18208	508 497 473 445 415 381 344	73.7 77.5 79.0 79.2 78.2 75.6 71.3	1.41 1.63 1.83 1.99 2.15 2.30 2.44	1.94 2.23 2.50 2.52 2.71 2.90 3.08	Y112M-4	4	B	2	4000	500×65×B2	180×28×B2	ST0201×02

• C6-48No10C性能與選用件表

  查看參數

  C6-48No10C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  1000	1 2 3 4 5 6 7	14804 18356 22057 25610 29163 32864 36417	2043 1996 1900 1787 1667 1530 1381	73.7 77.5 79.0 79.2 78.2 75.6 71.3	11.31 13.04 14.64 15.95 17.17 18.38 19.49	13.70 15.79 17.72 19.31 20.78 22.25 23.59	Y180M-4	18.5	C	3	4500	500×65×C3	355×48×C3	ST0201×03
  							Y180L-4	22
  900	1 2 3 4 5 6 7	13323 16521 19852 23049 26247 29578 32776	1653 1615 1537 1445 1349 1238 1118	73.7 77.5 79.0 79.2 78.2 75.6 71.3	8.25 9.51 10.67 11.63 12.52 13.40 14.21	9.98 11.51 12.92 14.08 15.15 16.22 17.20	Y160L-4	15	C	3	4500	500×65×C3	315×42×C3	ST0201×03
  							Y180M-4	18.5					315×48×C3
  800	1 2 3 4 5 6 7	11843 14685 17646 20488 23331 26291 29134	1034 1274 1213 1141 1065 978 882	73.7 77.5 79.0 79.2 78.2 75.6 71.3	5.79 6.68 7.50 8.17 8.79 9.41 9.98	7.01 8.08 9.07 9.89 10.64 11.39 12.08	Y160M-4	11	C	3	4500	500×65×C3	280×42×C3	ST0201×03
  							Y160L-4	15
  710	1 2 3 4 5 6 7	10510 13033 15661 18183 20706 23334 25856	1026 1003955 898 838 769 695	73.7 77.5 79.0 79.2 78.2 75.6 71.3	4.05 4.67 5.24 5.71 6.14 6.58 6.98	5.12 5.90 6.34 6.91 7.44 7.97 8.45	Y132M-4	7.5	C	3	4500	500×65×C3	250×38×C3	ST0201×02
  							Y160M-4	11					250×42×C3

• C6-48No8C性能與選用件表

  查看參數

  C6-48No8C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  800	1 2 3 4 5 6 7	5821 6973 8429 9944 11399 12915 14128	797 776 749 716 672 621 564	70.0 72.8 75.5 76.8 76.4 73.8 70.0	1.83 2.06 2.32 2.57 2.78 3.01 3.15	2.51 2.60 2.93 3.24 3.51 3.80 3.98	Y100L2-4	3	B	3	3550	400×65×B3	224×28×B3	ST0201×02
  							Y112M-4	4
  710	1 2 3 4 5 6 7	5166 6189 7480 8826 10117 11462 12539	627 611 590 563 529 489 444	70.0 72.8 75.5 76.8 76.4 73.8 70.0	1.28 1.44 1.62 1.79 1.94 2.11 2.21	1.76 1.97 2.22 2.46 2.45 2.66 2.79	Y100L2-4	3	B	2	3550	400×65×B2	200×28×B2	ST0201×02
  630	1 2 3 4 5 6 7	4584 5491 6637 7831 8977 10171 11126	494 481 464 443 417 385 350	70.0 72.8 75.5 76.8 76.4 73.8 70.0	0.90 1.01 1.13 1.25 1.36 1.47 1.54	1.32 1.38 1.55 1.72 1.86 2.01 2.11	Y100L1-4	2.2	B	2	3550	400×65×B2	180×28×B2	ST0201×02

• C6-48No8C性能與選用件表

  查看參數

  C6-48No8C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  1250	1 2 3 4 5 6 7	9096 10895 13169 15538 17812 20180 22075	1953 1903 1837 1753 1647 1521 1381	70.0 72.8 75.5 76.8 76.4 73.8 70.0	7.00 7.86 8.84 9.79 10.60 11.49 12.03	8.47 9.51 10.70 11.85 12.83 13.91 14.57	Y160L-4	15	C	3	4000	400×65×C3	355×42×C3	ST0201×03
  1120	1 2 3 4 5 6 7	8150 9763 11799 13922 15959 18082 19779	1566 1526 1472 1406 1321 1219 1108	70.0 72.8 75.5 76.8 76.4 73.8 70.0	5.03 5.65 6.36 7.04 7.62 8.26 8.66	6.09 6.84 7.70 8.53 9.23 10.00 10.48	Y132M-4	7.5	C	3	4000	400×65×C3	315×38×C3	ST0201×02
  							Y160M-4	11					315×42×C3	ST0201×03
  1000	1 2 3 4 5 6 7	7276 8717 10535 12430 14249 16144 17660	1247 1215 1173 1120 1052 971 882	70.0 72.8 75.5 76.8 76.4 73.8 70.0	3.58 4.02 4.53 5.01 5.43 5.88 6.16	4.53 5.08 5.72 6.07 6.57 7.12 7.46	Y132M-4	7.5	B	3	4000	400×65×B3	280×38×B3	ST0201×02
  900	1 2 3 4 5 6 7	6549 7845 9482 11187 12824 14530 15894	1009 983 949 906 851 786 714	70.0 72.8 75.5 76.8 76.4 73.8 70.0	2.61 2.93 3.30 3.66 3.96 4.29 4.49	3.30 3.70 4.17 4.62 5.00 5.42 5.67	Y132S-4	5.5	B	3	4000	400×65×B3	250×38×B3	ST0201×02
  							Y132M-4	7.5

• C6-48No6.3C性能與選用件表

  查看參數

  C6-48No6.3C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  1000	1 2 3 4 5 6 7	3554 4257 5145 6071 6959 7885 8625	772 752 726 693 651 602 547	70.0 72.8 75.5 76.8 76.4 73.8 70.0	1.09 1.22 1.37 1.52 1.64 1.78 1.87	1.49 1.67 1.88 2.08 2.25 2.44 2.55	Y100L1-4	2.2	B	2	3150	315×48×B2	224×28×B2	ST0201×02
  							Y100L2-4	3
  900	1 2 3 4 5 6 7	3198 3831 4931 5464 6263 7096 7762	625 609 588 561 527 487 443	70.0 72.8 75.5 76.8 76.4 73.8 70.0	0.79 0.89 0.10 1.11 1.20 1.30 1.36	1.17 1.31 1.37 1.51 1.64 1.78 1.86	Y90L-4	1.5	A	2	2800	315×48×A2	200×24×A2	ST0201×01
  							Y100L2-4	2.2					200×28×A2	ST0201×02
  800	1 2 3 4 5 6 7	2843 3406 4116 4857 5567 6308 6900	494 481 464 443 417 385 350	70.0 72.8 75.5 76.8 76.4 73.8 70.0	0.56 0.62 0.70 0.78 0.84 0.91 0.96	0.82 0.92 1.03 1.15 1.24 1.34 1.31	Y90S-4	1.1	A	2	2800	315×48×A2	180×24×A2	ST0201×01
  							Y90L-4	1.5

• C6-48No6.3C性能與選用件表

  查看參數

  C6-48No6.3C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  1600	1 2 3 4 5 6 7	5686 6811 8233 9713 11134 12615 13799	1985 1934 1866 1782 1673 1545 1403	70.0 72.8 75.5 76.8 76.4 73.8 70.0	4.45 4.99 5.62 6.22 6.73 7.30 7.64	5.62 6.04 6.80 7.53 8.15 8.83 9.25	Y132S2-2	7.5	B	3	2500	315×48×B3	180×38×B3	ST0201×02
  							Y160M1-2	11					180×42×B3	ST0201×03
  1400	1 2 3 4 5 6 7	4975 5960 7204 8499 9743 11038 12074	1517 1478 1427 1362 1279 1181 1073	70.0 72.8 75.5 76.8 76.4 73.8 70.0	2.98 3.34 3.76 4.17 4.51 4.89 5.12	3.76 4.22 4.75 5.26 5.70 5.92 6.20	Y132S1-2	5.5	B	3	2500	315×48×B3	160×38×B3	ST0201×02
  							Y132S2-2	7.5
  1250	1 2 3 4 5 6 7	4442 5321 6432 7588 8699 9856 10781	1208 1177 1136 1085 1019 941 855	70.0 72.8 75.5 76.8 76.4 73.8 70.0	2.12 2.38 2.68 2.97 3.21 3.48 3.64	2.68 3.00 3.38 3.75 4.05 4.40 4.60	Y112M-4	4	B	3	3150	315×48×B3	280×28×B3	ST0201×02
  							Y132S-4	5.5					280×38×B3
  1120	1 2 3 4 5 6 7	3980 4768 5763 6799 7794 8831 9660	969 944 911 870 818 755 686	70.0 72.8 75.5 76.8 76.4 73.8 70.0	1.52 1.71 1.93 2.13 2.31 2.50 2.62	2.09 2.34 2.43 2.69 2.92 3.16 3.31	Y100L2-4	3	B	3	3150	315×48×B3	250×28×B3	ST0201×02
  							Y112M-4	4

• C6-48No5C性能與選用件表

  查看參數

  C6-48No5C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  1250	1 2 3 4 5 6 7	2221 2660 3215 3794 4349 4927 5390	760 740 715 682 641 592 538	70.0 72.8 75.5 76.8 76.4 73.8 70.0	0.67 0.75 0.84 0.93 1.01 1.10 1.15	0.98 1.10 1.24 1.38 1.38 1.50 1.57	Y90S-2	1.5	A	2	2240	250×38×A2	112×24×A2	ST0201×01
  							Y90L-2	2.2
  1120	1 2 3 4 5 6 7	1990 2383 2881 3399 3896 4415 4829	610 594 573 548 514 475 432	70.0 72.8 75.5 76.8 76.4 73.8 70.0	0.48 0.54 0.61 0.67 0.73 0.79 0.83	0.71 0.79 0.89 0.99 1.07 1.16 1.22	Y802-2	1.1	A	2	2000	250×38×A2	106×19×A2	ST0201×01
  							Y90S-2	1.5					106×24×A2
  1000	1 2 3 4 5 6 7	1776 2128 2572 3035 3479 3942 4312	486 473 457 436 410 379 344	70.0 72.8 75.5 76.8 76.4 73.8 70.0	0.34 0.38 0.43 0.48 0.52 0.56 0.59	0.54 0.61 0.68 0.70 0.76 0.83 0.87	Y801-2	0.75	A	2	2000	250×38×A2	95×19×A2	ST0201×01
  							Y802-2	1.1

• C6-48No5C性能與選用件表

  查看參數

  C6-48No5C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  2000	1 2 3 4 5 6 7	3553 4256 5144 6070 6958 7883 8623	1953 1903 1837 1753 1647 1521 1381	70.0 72.8 75.5 76.8 76.4 73.8 70.0	2.73 3.07 3.45 3.83 4.14 4.49 4.70	3.45 3.88 4.36 4.83 5.23 5.67 5.94	Y132S1-2	5.5	B	2	2240	250×38×B2	180×38×B2	ST0201×02
  							Y132S2-2	7.5
  1800	1 2 3 4 5 6 7	3198 3831 4630 5463 6262 7095 7761	1580 1540 1486 1419 1332 1230 1118	70.0 72.8 75.5 76.8 76.4 73.8 70.0	2.00 2.24 2.52 2.79 3.02 3.27 3.43	2.52 2.83 3.18 3.52 3.81 4.13 4.33	Y112M-2	4	B	2	2240	250×38×B2	160×28×B2	ST0201×02
  							Y132S-2	5.5					160×38×B2
  1600	1 2 3 4 5 6 7	2842 3405 4116 4856 5566 6307 6899	1247 1215 1173 1120 1052 971 882	70.0 72.8 75.5 76.8 76.4 73.8 70.0	1.40 1.57 1.77 1.96 2.12 2.30 2.41	1.92 2.15 2.42 2.47 2.68 2.90 3.04	Y100L-2	3	A	2	2240	250×38×A2	150×28×A2	ST0201×02
  1400	1 2 3 4 5 6 7	2487 2979 3601 4249 4871 5518 6036	954 929 897 856 805 743 675	70.0 72.8 75.5 76.8 76.4 73.8 70.0	0.94 1.05 1.18 1.31 1.42 1.54 1.61	1.38 1.44 1.62 1.80 1.94 2.11 2.21	Y90L-2	2.2	A	2	2240	250×38×A2	125×24×A2	ST0201×01

• C6-48No4C性能與選用件表

  查看參數

  C6-48No4C性能與選用件表

  轉速r/min	序號	流量m3/h	全壓Pa	內效率%	內功率KW	所需功率KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率KW	型號	根數	內周長mm			代號（二套）
  1600	1 2 3 4 5 6 7	1516 1849 2183 2516 2850 3183 3517	789 766 739 709 672 624 565	70.3 73.5 75.6 76.6 76.1 73.8 70.0	0.47 0.53 0.59 0.64 0.70 0.75 0.79	0.74 0.79 0.87 0.95 1.03 1.10 1.16	Y802-2	1.1	A	2	2000	200×38×A2	118×19×A2	ST0201×01
  							Y90S-2	1.5					118×24×A2
  1400	1 2 3 4 5 6 7	1326 1618 1910 2202 2494 2786 3077	603 586 565 542 514 477 433	70.3 73.5 75.6 76.6 76.1 73.8 70.0	0.32 0.36 0.40 0.43 0.47 0.50 0.53	0.50 0.56 0.62 0.68 0.74 0.74 0.78	Y801-2	0.75	A	2	1800	200×38×A2	106×19×A2	ST0201×01
  1250	1 2 3 4 5 6 7	1184 1445 1705 1966 2227 2487 2748	481 467 450 432 410 380 345	70.3 73.5 75.6 76.6 76.1 73.8 70.0	0.22 0.25 0.28 0.31 0.33 0.36 0.38	0.35 0.40 0.44 0.49 0.53 0.56 0.59	Y801-2	0.75	A	2	1800	200×38×A2	95×19×A2	ST0201×01

• C6-48No4C性能與選用件表

  查看參數

  C6-48No4C性能與選用件表

  轉速  r/min	序  號	流量  m3/h	全壓  Pa	內效率  %	內功率  KW	所需  功率  KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率  KW	型號	根數	內周長mm			代號（二套）
  2500	1 2 3 4 5 6 7	2369 2890 3411 3932 4453 4974 5495	1933 1877 1810 1737 1647 1527 1384	70.3 73.5 75.6 76.6 76.1 73.8 70.0	1.80 2.03 2.25 2.46 2.66 2.84 3.00	2.46 2.57 2.85 3.11 3.36 3.59 3.79	Y100L-2	3	A	2	2000	200×38×A2	180×28×A2	ST0201×02
  							Y112M-2	4
  2240	1 2 3 4 5 6 7	2122 2589 3056 3523 3990 4457 4924	1550 1505 1451 1393 1321 1225 1110	70.3 73.5 75.6 76.6 76.1 73.8 70.0	1.29 1.46 1.62 1.77 1.91 2.05 2.16	1.77 2.00 2.21 2.42 2.42 2.58 2.73	Y90L-2	2.2	A	2	2000	200×38×A2	160×24×A2	ST0201×01
  							Y100L-2	3					160×28×A2	ST0201×02
  2000	1 2 3 4 5 6 7	1895 2312 2729 3146 3562 3979 4396	1234 1198 1156 1109 1052 976 884	70.3 73.5 75.6 76.6 76.1 73.8 70.0	0.92 1.04 1.15 1.26 1.36 1.46 1.54	1.35 1.42 1.58 1.72 1.86 1.99 2.10	Y90L-2	2.2	A	2	2000	200×38×A2	132×24×A2	ST0201×01
  1800	1 2 3 4 5 6 7	1705 2081 2456 2831 3206 3581 3957	999 970 935 898 851 790 716	70.3 73.5 75.6 76.6 76.1 73.8 70.0	0.67 0.76 0.84 0.92 0.99 1.06 1.12	0.99 1.12 1.24 1.35 1.36 1.45 1.53	Y90S-2	1.5	A	2	2000	200×38×A2	132×24×A2	ST0201×01

• C6-48No3.15C性能與選用件表

  查看參數

  C6-48No3.15C性能與選用件表

  轉速  r/min	序  號	流量  m3/h	全壓  Pa	內效率  %	內功率  KW	所需  功率  KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率  KW	型號	根數	內周長mm			代號（二套）
  2000	1 2 3 4 5 6 7	944 1138 1333 1527 1721 1916 2110	755 735 712 684 649 605 553	70.0 72.8 74.8 75.8 75.5 73.3 70.0	0.28 0.32 0.35 0.38 0.41 0.44 0.46	0.44 0.50 0.55 0.60 0.65 0.69 0.73	Y801-2	0.75	A	2	1600	160×28×A2	118×19×A2	ST0201×01
  1800	1 2 3 4 5 6 7	850 1204 1199 1374 1549 1724 1899	611 595 576 554 525 490 448	70.0 72.8 74.8 75.8 75.5 73.3 70.0	0.21 0.23 0.26 0.28 0.30 0.32 0.34	0.32 0.37 0.40 0.44 0.47 0.50 0.53	Y801-2	0.75	A	2	1600	160×28×A2	106×19×A2	ST0201×01
  1600	1 2 3 4 5 6 7	755 911 1066 1222 1377 1533 1688	483 470 455 437 415 387 354	70.0 72.8 74.8 75.8 75.5 73.3 70.0	0.14 0.16 0.18 0.20 0.21 0.22 0.24	0.23 0.26 0.28 0.31 0.33 0.35 0.37	Y801-2	0.75	A	2	1600	160×28×A2	95×19×A2	ST0201×01

• C6-48No3.15C性能與選用件表

  查看參數

  C6-48No3.15C性能與選用件表

  轉速  r/min	序  號	流量  m3/h	全壓  Pa	內效率  %	內功率  KW	所需  功率  KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
  							型號	功率  KW	型號	根數	內周長mm			代號（二套）
  3150	1 2 3 4 5 6 7	1487 1793 2099 2405 2711 3017 3323	1880 1831 1772 1703 1615 1507 1376	70.0 72.8 74.8 75.8 75.5 73.3 70.0	1.10 1.24 1.37 1.49 1.60 1.71 1.81	1.51 1.70 1.88 2.04 2.19 2.35 2.47	Y90L-2	2.2	A	2	1600	160×28×A2	180×24×A2	ST0201×01
  							Y100L-2	3					180×28×A2	ST0201×02
  2800	1 2 3 4 5 6 7	1322 1594 1866 2138 2410 2682 2954	1483 1445 1398 1344 1274 1189 1086	70.0 72.8 74.8 75.8 75.5 73.3 70.0	0.77 0.87 0.96 1.05 1.12 1.20 1.27	1.14 1.29 1.32 1.43 1.54 1.65 1.74	Y90S-2	1.5	A	2	1600	160×28×A2	160×24×A2	ST0201×01
  							Y90L-2	2.2
  2500	1 2 3 4 5 6 7	1180 1423 1666 1909 2152 2395 2637	1181 1151 1114 1070 1015 947 865	70.0 72.8 74.8 75.8 75.5 73.3 70.0	0.55 0.62 0.69 0.75 0.80 0.86 0.90	0.81 0.92 1.01 1.10 1.18 1.26 1.33	Y802-2	1.1	A	2	1600	160×28×A2	150×19×A2	ST0201×01
  							Y90S-2	1.5					150×24×A2
  2240	1 2 3 4 5 6 7	1057 1275 1493 1710 1928 2146 2363	948 923 893 859 814 760 694	70.0 72.8 74.8 75.8 75.5 73.3 70.0	0.40 0.45 0.49 0.54 0.58 0.62 0.65	0.62 0.71 0.73 0.79 0.85 0.91 0.96	Y802-2	1.1	A	2	1600	160×28×A2	132×19×A2	ST0201×01
